免费成人三级_亚洲最大成人免费视频_中文字幕视频精品一区二区三区_精品国内亚洲在观看18黄

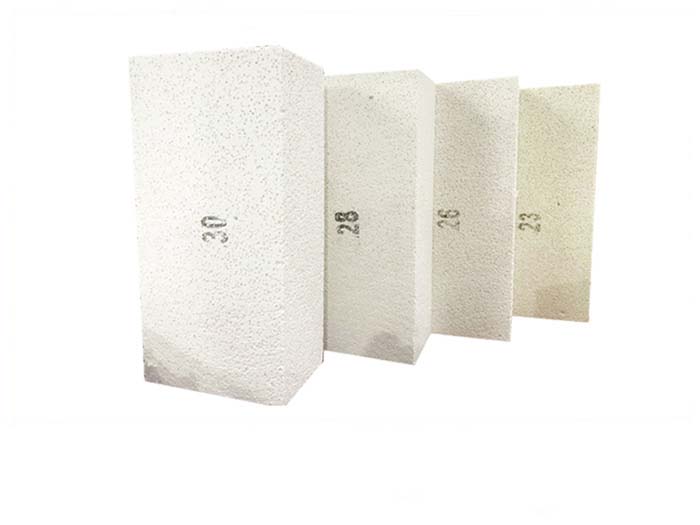

　　JM26莫來石標磚的尺寸為230*114*65mm,莫來石標磚是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。





　　JM26莫來石標磚是以莫來石為主晶相的鋁硅系耐火制品。由于莫來石磚的主晶相是莫來石，因此莫來石磚的性質有：耐火度在1850℃左右，荷重軟化溫度高，高溫蠕變率低，抗熱震性好，耐酸性熔渣侵蝕，否則將莫來石分解;在1370℃以上的還原氣氛下，莫來石也將分解;在溫度高于1650℃時，即使不是還原氣氛耐在較低的氧分壓下，莫來石也會分解。莫來石磚主要用于熱風爐、魚雷車內襯、陶瓷工業窯襯、匣缽，窯具等等。

　　莫來石磚分為燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。

項目		指標
		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al2O3  %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe2O3  %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度  g/cm3		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱永久線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
		-1.5~0.5
導熱系數 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570

　　莫來石是一種高品質的耐火原料，它具有膨脹均勻、熱震穩定性極好、荷重軟化點高、高溫蠕變值小、硬度大、抗化學腐蝕性好等特點，目前主要有高純電熔莫來石、普通電熔莫來石、全天然鋁礬土精礦燒結莫來石和輕燒莫來石。

　　莫來石磚的一些特性會影響產品的質量，比如，莫來石顆粒與細粉以及其他原料的配比，是否按照要求。泥料的混煉、困料時間、以及泥料水分；莫來石磚胚體的體積密度以及莫來石磚的熔煉和燒結；氧化鋁含量、莫來石相；莫來石理化指標是否合乎生產莫來石磚的要求；莫來石的耐火溫度以及荷重軟化溫度；熔鑄法和燒結法是否嚴格按照生產莫來石磚的要求生產等。

　　如果您有相關需求或疑問，歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發、生產和工程施工的高新技術企業，年產13萬噸，歡迎您來廠實地考察洽談業務。
