產品中心PRODUCTS
服務熱線

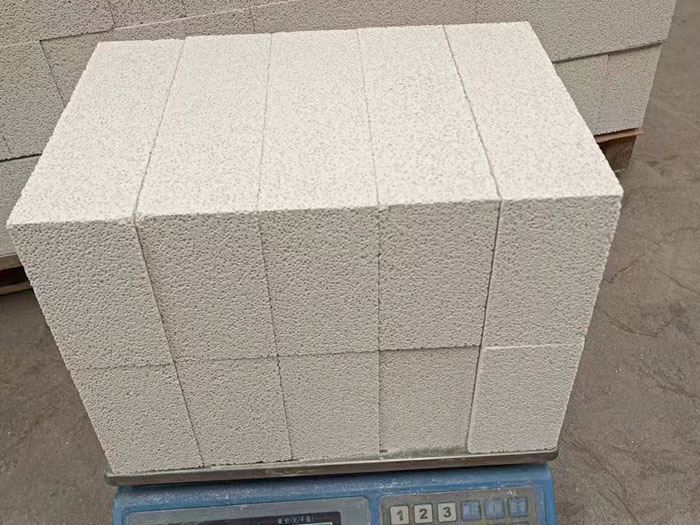

莫來石聚輕磚以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%-75%之間。莫來石輕質磚耐火溫度可達到1790℃以上。荷重軟化開始溫度高。常溫耐壓輕度*MPa。抗熱震性良好。礦物組成除莫來石外， 其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。 莫來石保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。
特征：
1.低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；
2.雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；
3.熱態(tài)耐壓強度高；低導熱率，具有很好的隔熱保溫效果；
4.外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩(wěn)定性，從而延長襯里的壽命；
5.可加工成特殊形狀,以減少砌磚塊數和砌縫。
應用：
燒成窯爐、熔煉窯爐、精煉裝置、加熱裝置、等熱備。
領域：
鋼鐵工業(yè)、石化工業(yè)、鋁工業(yè)、陶瓷工業(yè)、玻璃工業(yè)其他工業(yè)領域。
理化指標：
項目 | 指標 | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導熱系數 W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
如果您有相關需求或疑問，歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發(fā)、生產和工程施工的高新技術企業(yè)，年產13萬噸，歡迎您來廠實地考察洽談業(yè)務。
在線咨詢(7*24)
電話咨詢
